PureBilge

阿法拉伐 PureBilge油水分离设备是一个全自动分离系统,用于清洁海上和靠岸船舶的含油污水。它能够有效清除油污,使得含油量小于 5ppm(远超IMO 要求的15ppm)。它是行业标杆,帮助船舶污水安全排放。

oil cleaning system

可靠、高效、连续

  • 紧凑、模块化、易于安装的系统节省了时间、空间和金钱
  • 连续的单级操作需要减少了储液罐容量,并提供更多的有效载荷容量
  • 使用低维护、自动化控制、废物处理最少、无化学品消耗和无一次性滤芯,降低了运营成本
  • 不受海况波动、油击冲击或高固含量负荷的影响
  • 密码锁定开关确保只有负责相关人员才能授权排放

PureBilge船用油水分离器

阿法拉伐PureBilge全自动油水分离器是一个高速油水分离(OWS)系统,适用于大容量。其优越的分离性能源于专利的XLrator螺旋入口,防止油滴分裂和额外的乳化液形成。它设计为全天候无人操作,降低了运营成本。它不需要化学物质、吸附过滤器或膜。

离心分离意味着符合油水排放要求

Tekay 拥有 100 多艘船只,是当今能源领域的主要海洋参与者之一。该公司在符合环境要求方面不冒任何风险,尤其是在油性水处理方面。许多Teekay的船只依靠阿法拉伐的分油机和油水处理系统。

20181020 151541 (1)
.

工作原理

阿法拉伐船用油水分离器PureBilge是一个全自动、一体式系统,带有泵送级、预热级和离心机,提供全过程控制和监控。PureBilge包括一个BWPX 307高速分离器、一个装有EPC 60控制器的控制柜、一个阀门和管架以及一个供给泵模块。

带有变频驱动控制的供给泵将含油污水从污水储存罐引至PureBilge系统。

污水中大颗粒被过滤器阻隔,液体继续通过热交换器,被升温至最佳分离效率所需的水平(通常为60-70摄氏度)。

如果所有工艺条件(如进料温度、进料压力和分离器速度)都在预先设定的范围内,三相切换阀接着将液体引导至分离区。如果不满足条件,阀门会将油液循环回油水沉淀池。

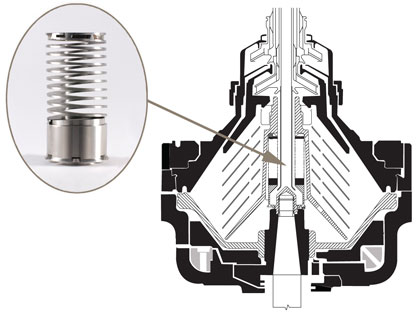

XLrator专利螺旋搅拌器以最小的剪切和起泡缓慢地加速进入的油液。防止油滴分裂和乳化形成可以大大提升分离效率,这是 PureBilge超越其他离心分离系统的关键所在。

简版安装和维护

PureBilge提供两个标准版本:

  • PureBilge 2515: 2 500 l/h, 15 ppm
  • PureBilge 2505: 2 500 l/h, 5 ppm
  • PureBilge 5015: 5 000 l/h, 15 ppm
  • PureBilge 5005: 5 000 l/h, 5 ppm

也可根据您的要求和船况,增加配置:

  • 5 ppm 证书
  • 热回收
  • 保险箱
  • 污渣去除组件
  • CIP 单元
  • 化学加药装置
  • 远程控制

Purebilge碟片离心机以8000转/分产生的6000个重力加速度的离心力。油和乳化液从含油水中分离出来,通过出油口连续排放。在转鼓周围收集的固体残渣以预先设定的间隔排放,并被引导至污泥或废油收集罐。

内置水泵或离心泵经过分离油污水以后通过清水出口排出。出口处的油水监测器在连续等速采样,根据含油量控制去向。如果含油量小于报警限值(可设置为0至15ppm),则分离出的含油水可直接泵出船外或进入干净的水箱,以便日后排放。如果油含量超过ppm限值,则作为废水返回再处理。

自动化控制和监控可以集成现有的阿法拉伐系统,您只需一个接口,实现用户友好使用。
