Niagara Wet Surface Air Coolers

阿法拉伐 Niagara 湿式表面空气冷却器(WSAC®)是定制的闭式循环冷却和冷凝系统,具有高性能,低运行成本,紧凑的尺寸和可靠的操作。 阿法拉伐 Niagara WSAC 空冷器以其坚固的设计和高效率而闻名,用于众多要求苛刻的行业。 具有低水耗和高冷却能力,是需要低温改进工艺的应用的热门选择。

Alfa Laval Niagara WSAC modular 640x360

优点

  • 由于蒸发冷却,最低可能的工艺流体出口温度
  • 最小的耗水量 - 冷却水可重新循环,补充水可使用低质量的水
  • 低能耗
  • 紧凑的尺寸和最低的生命周期成本
  • 久经考验的技术和长久的使用寿命

阿法拉伐 Niagara WSAC 空冷器系统是按订单设计的闭式循环冷却和冷凝系统。 得益于阿法拉伐的 WetSurface 技术,这些装置可在紧凑的装置中提供最大程度的冷却,并且使用最少的水和电力。 坚固而简单的设计,带来稳定的热性能和低维护要求。 阿法拉伐 Niagara WSAC 空冷器是闭式循环系统,这意味着没有污染物进入工艺流的风险。 我们的 WSAC 空冷器系统可以完全根据您的要求进行定制,例如,可以设计成能够承受腐蚀性介质,并行冷却多个工艺流,或者能够在干冷和湿冷模式下运行。



可持续发展的性能

优化冷却过程是提高可持续性的直接方式——无论是在商业方面,还是在环境方面。 使用合适的设备,您可以最大限度地提高冷却性能和能源效率,同时保持低水耗和低服务成本。 查看我们的宣传册,了解我们如何帮助您改善制冷操作。

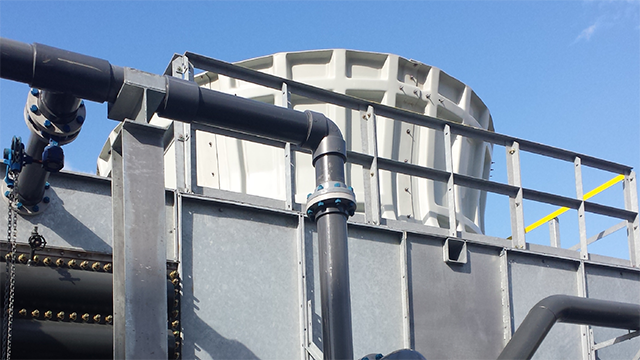

WSAC closeup 640x360
.

认识我们的专家

Full cooling capacity cooling systems all year round

The sustainable alternative to cooling tower systems & air coolers

完全定制

高度耐用的设备

阿法拉伐 Niagara WSAC 空冷器设计用于满足重型工业要求和标准。 可以承受高达 2500 psi 的压力,并且可以满足 ASME、TEMA、PED 和 API 规范。 如果需要,与工艺流接触的所有材料都可以获得完整的 ASME 材料认证。 这些装置是防火的,可以在 Ex 环境中使用。

管道可以是直的,或蛇形的。 当需要实现低压降时,直管是污垢工艺介质的首选。 可以布置管道和安装阀门,以便在设备运行时,任何管束都可以取出维护。

作为标准配置,所有组件均由热浸镀锌钢制成,具有极佳的耐腐蚀性。 对于具有腐蚀性介质的应用,管束可以各种材料制造,例如不同等级的不锈钢、超级双相和钛。

按订单设计的系统

所有阿法拉伐 Niagara WSAC 空冷器系统都是独特的、定制设计,以满足其预期任务的确切要求。 这包括入口和出口温度、环境条件、流速、腐蚀性介质的存在、所需压降等。

可以在单元中内置冗余部件,以最小化或消除维护停机时间。 这可能包括备用风扇、喷雾泵甚至管束等组件。 这些单元还可以设计为独立冷却多个隔离的工艺流。

从小到大

WSAC 空冷器系统有各种尺寸,从小型封装单元到大型现场安装系统:

封装系统

Alfa Laval Niagara WSAC packaged systems

封装系统是装有滑动垫木、预置管道和预接线的单元,配有控制柜。 这些经过工厂测试的、即插即用装置可确保快速简便的安装,并降低相关安装成本。

模块化系统

Alfa Laval Niagara WSAC modular systems

我们的模块化系统非常适合需要简单、有效地扩展冷却能力的厂家。 这些中型 WSAC 空冷器采用重型钢制成的外壳,采用预制模块交付,可在现场轻松组装。

现场安装的 WSAC 空冷器系统

Alfa Laval Niagara WSAC field erected system

我们最大的系统是现场安装的。 盆由混凝土制成,上覆结构可由纤维增强塑料(FRP)或混凝土制成。 现场安装的系统由定制设计的管束组成,可在系统的整个使用寿命期间提供最佳可维护性。 现场安装的 WSAC 空冷器系统为需要高容量冷却/冷凝的任务带来最低的总拥有成本。

与其他技术相比较

与其他技术相比较,WSAC 空冷器系统可产生最低的工艺出口温度。 WSAC 空冷器的其他优势如下表所示。

在这个例子中,空气温度是:
干球温度 = 37.7°C(100°F)
湿球温度 = 26.1°C(79°F)



  湿面空气冷却器(WSAC) 冷却塔和换热器 传统风冷式换热器(干式)
实际温差 5.6°C (10°F) 总共 8.3°C(15°F),冷却塔为 5.6°C(10°F),换热器为 2.7°C(5°F) 8.3°C (15°F)
最低的实际工艺温度 31.7°C (89°F) 34.4°C (94°F) 46.1°C (115°F)
用水量 低 - 中 不适用
耗电量
空间要求 中-大
总系统成本 低 - 中 中-高
维护 低 - 中 中-高



运行原理

.

Niagara WSAC working principle

阿法拉伐 Niagara WSAC 空冷器可用于液体和气体冷却以及冷凝任务。

WSAC 空冷器系统中使用的 WetSurface 技术基于蒸发冷却。 热工艺介质流过喷上水的主表面管束。 热量导致水蒸发,并且通过风扇除去蒸汽,从而在管上方吸入冷空气。

不蒸发的水被收集在盆中,并作为喷水再利用。 根据水质,相同的冷却水可重复使用 6-10 次。

接下来,空气/水蒸汽流被迫 180° 转弯,从而有效地去除了自由水滴,并使漂移最小化。

阿法拉伐 Niagara WSAC 空冷器是闭式循环系统,这意味着没有污染物进入工艺流的风险。

温度限制

对于液体冷却,最高入口温度为 82°C(180°F)。

对于单相气体冷却,最高入口温度为 232°C(450°F)。

对于气体冷凝,最高入口温度为 82°C(180°F)。

.

重复使用劣质水

了解阿法拉伐 Niagara WSAC 冷却系统如何帮助各行业提高冷却效果,同时通过再利用劣质水来减少淡水消耗。

water splash 640x360

提高冷却能力

了解阿法拉伐尼亚加拉 WSAC 空冷器如何通过回收冷却塔的排污来提高冷却能力,并减少现有发电厂的淡水消耗。

Icy winter landscape 640x360

有效的消除瓶颈

通过阿法拉伐尼亚加拉 WSAC 空冷器改善冷却能力,了解美国中游天然气公司如何将其产量提高 25-30%。 投资回收期不到一年。

gas production pipes and facility 640x360
.

独特特征

WetSurface

最高的冷却效率和最低的输出温度。

了解更多

FlexWater

WSAC 空冷器可以使用低质量的循环水,例如排污水。

了解更多

HybridCool

将湿球和干球冷却相结合,最大限度地减少用水量。

了解更多

.
