焊接螺旋板式换热器

阿法拉伐焊接螺旋板式换热器旨在应对最严苛的热传递挑战。 无论是经常从脏介质中结垢,还是受到压降和占地面积的限制,它们都是液体至液体和两相任务的最终问题解决方案。 坚固、高效和紧凑的设计使得安装和维护成本极低,并且它们几乎不会结垢,因此具有良好的声誉。

阿法拉伐焊接螺旋板式换热器-Alfa Laval welded spiral heat exchanger

使用阿法拉伐的焊接螺旋板式换热器提高可持续性

  • 在涉及非常脏、高粘度或颗粒介质的任务中,将污垢或堵塞最小化,可确保正常运行时间
  • 易于打开的设计,使清洁快速简单,确保维护成本低
  • 减少管道和钢结构意味着安装成本更低
  • 由于热效率比同类壳管式换热器高 2-3 倍,因此增加节能并减少排放
  • 每个单元都是完全定制的,可为特定任务提供最佳的热适应性
阿法拉伐是市场上唯一拥有半个世纪以上的螺旋技术经验的供应商。 今天,我们的螺旋换热器可以在世界各地的工厂中找到,解决了多个行业的棘手问题,包括石化、炼油、炼钢、纸浆和造纸、矿物加工(金属、矿石)、废水处理(市政和工业)、制药、植物油精炼和天然气运输。
.

型号

SpiralPro 用于液体至液体的任务

阿法拉伐的 SelfClean™ 构造使 SpiralPro 模型换热器成为处理脏液、污泥、乳液、浆液、纤维或颗粒负载液体时的明智选择。 由于流体在单个通道中连续流动,因此流体力可作用于任何沉积物,“推动”它们通过通道,并从另一端流出。

SpiralPro 模型的紧凑特性使得我们通常可使用一台 SpiralPro 交换器来替换几个大型管壳式换热器。除了减少维护和清洁要求外,还可以带来可观的基础设施优势。 如果设备需要清洁,可以很容易地拆下盖子,并用水力喷射器清洗。

应用

  • 含有固体、纤维、液体、浆液和污泥的污垢液体
  • 液体至液体的预热、加热、冷却、互换和热回收

SpiralPro 用于蒸汽加热器任务

Alfa Laval SpiralPro

还提供经过优化、可用来蒸汽加热高度污染的液体的 SpiralPro 型号换热器。 与所有 SpiralPro 装置一样,这些装置完全可以通过液压喷头快速方便地清洁。
逆流流动还确保了非常小的温差,以实现最大的热效率。

应用

  • 需要蒸汽加热的含有固体或纤维、液体、浆液和污泥的污垢液体以及其他具有挑战性的流体。

SpiralCond 用于真空冷凝和蒸发任务

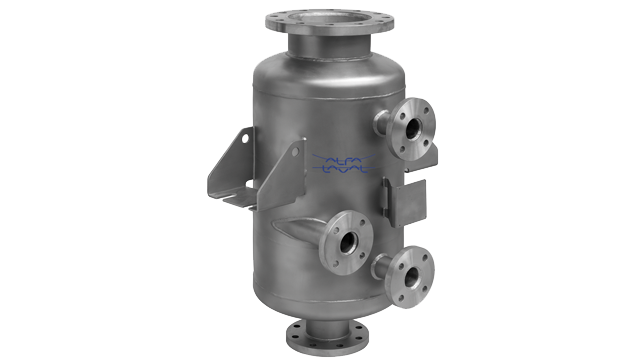

Alfa Laval SpiralCond

SpiralCond 模型换热器为挑战两相任务提供了高效解决方案,包括冷凝和蒸发(再沸)。 与同等的管壳式换热器相比,SpiralCond 的紧凑设计和垂直配置使其占地面积非常小,同时还减少了支撑结构和管道复杂性。

SpiralCond 装置具有交叉流动,而非逆流流动。 每个单元都根据所需的负载完全定制,通道间距经过调整,可提供最低压降。 因此,SpiralCond 非常适合真空冷凝应用。

应用

  • 气体:纯蒸气和含有惰性气体的混合物
  • 蒸汽/液体:顶部冷凝器、回流冷凝器、真空冷凝器、排气冷凝器、带有污垢液的再沸器、气体冷却器

SpiralCond 采用堆叠塔配置

Alfa Laval SpiralCond

对于涉及多种冷却介质的冷凝和蒸发的应用,阿法拉伐可以提供集成在塔中的 SpiralCond 型号换热器。 与单独的独立式 SpiralCond 一样,这种配置具有交叉流动和开放通道,可在真空情况下实现极低压降。

与传统塔式解决方案相比,高效率 SpiralCond 使塔的高度更短,直径更小,从而大大节省了基础设施和安装成本。

应用

  • 汽液:顶部冷凝器、回流冷凝器、真空冷凝器和通风冷凝器

认识我们的专家

使用焊接螺旋板式换热器提高可持续性

独特的设计和制造专业知识

提高工艺可持续性

终极问题解决方案

.

工作原理

工作原理

Alfa Laval spiral heat exchangers阿法拉伐螺旋换热器是圆形单元,包含两个同心螺旋流动通道,每种流体流过一个通道。 当前不同的介质流量计数器:一种流体进入单元的中心并流向周边,另一种流体进入周边的单元并朝向中心流动。 通道是弯曲的,并且具有均匀横截面。 不存在混合风险。

产品通道通常是一侧开放,另一侧封闭。 根据加热/冷却介质的清洁度,加热/冷却介质通道有时可以在两侧都封闭。 每个通道在中心有一个接头,在换热器的外围有一个接头。

设计

螺旋板换热器几何形状,每种介质具有单个通道,并且连续弯曲,非常适合于易结垢的流体。 这种设计产生高流动湍流和高剪切应力,大大降低了结垢风险。

单通道几何结构还会产生擦洗效果,我们将其称为 SelfClean™设计。 如果在热传递通道中确实发生结垢,则该部分通道的横截面减小。 但由于整个液流必须仍然通过通道,那么其速度增加,所产生的流体力随后冲洗掉形成的沉积物积聚。

将此设计与管壳式换热器进行比较,在管壳式换热器中,各液流平行进入不同的管道。 当管开始结垢时,压降增加,推动流体找到替代的流动路径。 结果导致管子很快会结垢和堵塞。 另一方面,使用阿法拉伐螺旋换热器,几乎消除了结垢和堵塞现象。

SpiralPro

SpiralCond

.

经常清洗成为过去

Mexichem 是塑料管道系统和化学/石化行业的全球领先企业,需要提高其生产能力,以满足市场需求。

Happy customers at Mexichem in front of an installed Alfa Laval spiral heat exchanger

结垢问题的最终解决方案

Leuna 德国的 MIDER 炼油厂由 Total SA 拥有,最初在其催化裂化装置中安装了两个管式换热器,用于冷却塔底产品。

Installed Alfa Laval welded spiral heat exchanger at Mider refinery.

世界上最大的锌生产商之一

“我们使用这些装置是因为它们非常坚固且易于清洁,当然因为热效率很高。” - Francisco Tarmago,Asturiana de Zinc 技术经理

Asturiana zinc production in Spain
.

独特特征

与类似应用中使用的其他换热器相比,阿法拉伐螺旋设计提供更小的占地面积和更高的热效率。
它们还具有独特的功能,可确保最可靠的性能:

Alfa Laval welded spirals with SelfClean
SelfClean™

卓越的清洁和扩展性能

每种流体使用单个通道,确保了设备进行可靠自清洁。

了解更多

Alfa Laval welded spirals with RollWeld
RollWeld™

自动、可靠的通道外壳

每个通道外壳的自动弯曲和焊接工艺确保了始终如一的质量和可靠性。

了解更多

Alfa Laval welded spirals with HighP
HighP™

适用于高压任务的定制解决方案

圆形壳体设计和自支撑内部线圈提高了高压下的机械强度。

了解更多

.
