Aalborg HPNC

阿法拉伐 Aalborg 高压自然循环(HPNC)蒸汽锅炉旨在为植物油和脂肪的物理精炼提供高效除臭所需的高压和高温蒸汽。用于加工食品和植物油的设备必须符合区域性、全国性或国际性的严格标准。为达到此等标准的要求,阿法拉伐开发出了高压自然循环(HPNC)锅炉,其独特的设计能够确保可靠地提供高品质的蒸汽。

阿法拉伐 Aalborg 高压自然循环(HPNC)蒸汽锅炉-Alfa Laval Aalborg High Pressure Natural Circulation (HPNC) Steam Boiler

阿法拉伐HPNC锅炉的特点和优势

  • 完全符合严格的食品和植物油行业规范
  • 结构紧凑,节省空间,即插即用
  • 易于取代现有的蒸汽锅炉或热流体加热器
  • 高质量设备,提供准确数据,确保可靠运行

运行原理

  • 阿法拉伐高压自然循环(HPNC)蒸汽锅炉的线圈设计来源于热流体加热器的原理。
  • 锅炉被设计成一个闭环系统(所谓的热虹吸系统),整个过程依靠重力驱动循环。

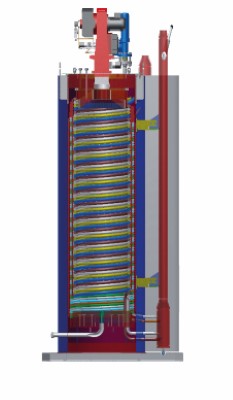

  • 两个同心线圈用于产生蒸汽;内线圈形成炉子,外线圈通过第二和第三条气体通道对流导热;高压等级的钢管可确保锅炉稳定运行。
  • 根据锅炉的大小,每个盘管可由一个单流道或多个平行流道组成。这确保了循环效果可靠,并且可以冷却锅炉的所有传热部件。
  • 蒸汽循环是完全密封的,降低腐蚀风险。

技术优势

  • 有效吸收热膨胀,确保了自然循环锅炉管内的低压力水平,从而延长了使用寿命。

  • 由于气流垂直于管体方向而产生的湍流,实现了高效传热。
  • 锅炉中的管段得到有效的冷却。
  • 经过验证的压力损失计算(水/蒸汽流),确保了有效的冷却并有助于防止过热。

标准配置

阿法拉伐Aalborg高压自然循环(HPNC)锅炉有9种标准尺寸,蒸汽功率从125 kw到2500 kw不等。标准锅炉设计的最大工作蒸汽压力可达90 barg。

作为一款标准产品,阿法拉伐Aalborg高压自然循环(HPNC)锅炉蒸汽锅炉系统配备了安全可靠运行所需的所有辅助设备,包括爆破片、安全阀和切断式电极,防止水位过低,确保循环。

燃烧器设备包括一个用于燃油或燃气(或任何组合)的压力喷射燃烧器,以及燃料管道系统所需设备。

锅炉系统可以使用真空系统或通过使用高压加注泵(可选设备)来加水。

可选设备

  • 重油燃烧器

  • 空气预热器

  • 高压补水泵

  • 喷气式蒸汽超级加热器,用于向除臭装置提供低成本的蒸汽,节省电能
