Alfa Laval - Unique Vacuum Breaker Valve

Unique Vacuum Breaker Valve

阿法拉伐独特破真空阀是用于防止高温短时(HTST)巴氏杀菌系统中出现真空状态的一种气动止回阀。 这种坚固耐用、易于原位清洗的阀是用于满足乳制品、食品和饮料行业高卫生标准和无菌兼容性的一种经济有效方法。

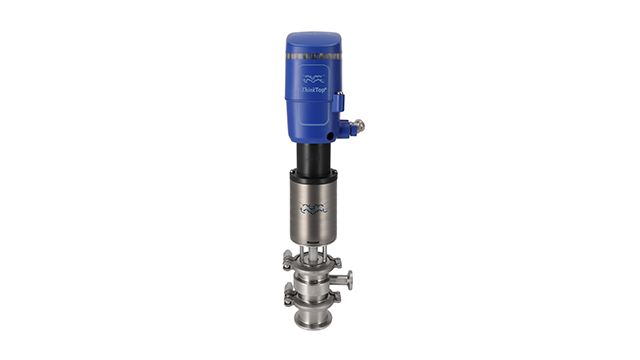

Unique Vacuum Breaker valve group 640x360

采用独特破真空阀,保护巴氏杀菌管道和系统不受真空状态的影响

  • 方便、有效原位清洗(CIP)
  • 结构紧凑、动作快速和完全自动化
  • 满足特殊阀门卫生和洁净性
  • 3A认证标记

独特破真空阀通过防止在生产所有阶段出现真空状态,确保高温短时(HTST)巴氏杀菌管道和系统的安全、高效和经济运行。

该阀门安装在独特小型单座阀(SSSV)的模块化平台上,易于选择,并且易于操作和清洗,只需一个单独空气连接头就能进行原位清洗(CIP)。

也可以配备  阿法拉伐 ThinkTop® V50  阀门传感控制器。

满足特殊阀门卫生需求

独特破真空阀设计提供良好卫生和清洁能力。阀塞的设计支持增强原位清洗(CIP)能力,其双动作唇封能最大限度地降低交叉污染的风险。产品标识3A。



延长阀门使用寿命

阿法拉伐独特破真空阀的独特阀座设计,使阀获得更长运行时间。



总运营成本低

由于直接、可靠的设计,其独特性表现在使用寿命长,产品损失减少,产品安全性更大,和正常运行时间更长。因为移动部件少,减少了维护需求和库存成本。



阀门控制

这种独特真空破坏阀可以配置阿法拉伐 ThinkTop® V50来感应和控制阀,以便于在原位清洗(CIP)过程中验证阀门功能是否正常。

运行原理

结构

独特破真空阀由不锈钢阀体、密封件、、气缸、在阀腔内上下运动的一个内球体和夹环组成。

工作原理

独特阿法拉伐破真空阀的操作方式类似于球形止回阀。当管道在工艺或原位清洗(CIP)期间受压时,内球体被强制向上顶住阀座,关闭排气口。

当管道压力下降时,球被向下拉,允许空气进入排气口,从而防止系统出现真空状态。

在进行原位清洗(CIP)期间,气动致动器(脉冲)用于迫使球离开上阀座,对阀座和真空破坏阀的内部进行清洁。原位清洗(CIP)流体在致动器脉冲期间被排出,并通过排气口排出。
